좌승식

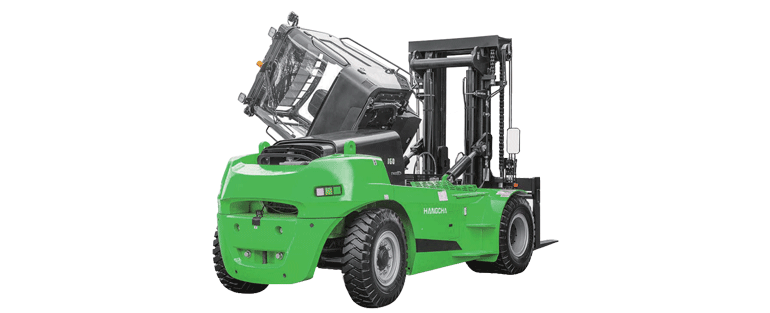

XH 시리즈 (12.0/미니14.0/미니16.0/14.0/16.0/18.0톤)

일반제원
모델명 CPD120-
XHXL2G		 CPD140-
XHXL2G		 CPD160-
XHXL2G		 CPD140-
XHL2G		 CPD160-
XHL2G		 CPD180-
XHL2G
구분
기본 적재능력 kg 12,000 14,000 16,000 14,000 16,000 18,000
하중중심 c (mm) 600 600 600 600 600 600
장비 중량 kg 17,000 19,400 20,500 22,800 23,800 23,400
타이어 제원 타이어 유형 공기압 공기압 공기압 공기압 공기압 공기압
전륜 타이어 10.00-20-18PR 11.00-20-18PR 12.00-20-20PR 12.00-20-20PR 12.00-20-20PR 12.00-20-20PR
후륜 타이어 10.00-20-18PR 11.00-20-18PR 12.00-20-20PR 12.00-20-20PR 12.00-20-20PR 12.00-20-20PR
타이어 수 4x/2 4x/2 4x/2 4x/2 4x/2 4x/2
일반 제원 전고(마스트 높이) h1 (mm) 3,180 3,270 3,290 3,300 3,300 3,300
자유인상높이 h2 (mm) 160 160 175 200 190 200
최대 인상 높이 h3 (mm) 3,000 3,000 3,000 3,000 3,000 3,000
오버헤드가드 높이 h6 (mm) 3,265 3,280 3,300 3,300 3,300 3,300
전장(포크 전면까지 거리) l2 (mm) 4,690 4,760 4,850 5,470 5,470 5,470
전폭 b1 (mm) 2,460 2,460 2,460 2,580 2,580 2,580
포크 치수(기본) s / e / l (mm) 80x200x1500 90x200x1500 90x200x1500 90x250x1800 90x250x1800 90x250x1500
최소 회전반경 Wa (mm) 4,350 4,350 4,450 4,950 4,950 4,950
성능 주행 속도,
부하 시/무부하 시		 km/h 23/25 23/25 26/27 27/28 27/28 27/28
최대 등판능력,
부하 시/무부하 시		 % 30/30 30/30 25/25 20/25 20/25 20/25
주행모터 kW 120 120 120 120 120 120
유압모터 kW 50x2 50x2 50x2 50x2 50x2 50x2
