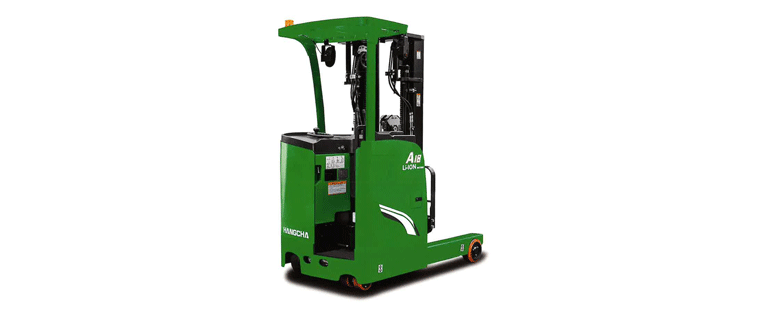

조은지게차(주)     HANGCHA    입승식    CQD15, CQD18

입승식

CQD15, CQD18

지게차 제원
구분 1.5톤(CQD15) 1.8톤(CQD18)
장비 중량
(배터리 포함)		 2,430kg 2,460kg
최소 회전반경 1600Wa(mm) 1750Wa(mm)
배터리 용량 48V, 202AH 48V, 202AH
사용시간 4~5시간 4~5시간
충전시간 (0~100%) 1시간 1시간
마스터 제원
마스터 종류 최대 인양고 전고 최대높이 자유인상높이 틸트각도 하중중심 500mm
전경 후경 1.5t 1.8t
mm mm mm mm (°) (°) kg kg
2단 마스트 3,000 1,995 3,886 100 3 5 1,500 1,800
3,500 2,245 4,386 100 3 5 1,500 1,800
4,000 2,595 4,886 100 3 5 1,500 1,800
4,500 2,845 5,386 100 3 5 1,500 1,800
5,000 3,095 5,886 100 3 5 1,250 1,550
3단 마스트 4,500 2,055 5,376 1,179 3 5 1,500 1,800
5,000 2,215 5,876 1,339 3 5 1,250 1,550
5,500 2,395 6,376 1,519 3 5 1,150 1,450
6,000 2,595 6,876 1,689 3 5 900 1,200
일반제원
모델명 CQD15-AC2S CQD18-AC2S
차량제원 적재능력 Q (kg) 1,500 1,800
하중중심 c (mm) 500 500
하중중심거리 x (mm) 375 525
축간거리 y (mm) 1350 1500
중량 장비 중량(배터리 포함) Kg 2430 2460
타이어 제원 타이어 유형 Polyurethane Polyurethane
후륜 타이어 mm Ø343x135 Ø343x135
전륜 타이어 mm Ø250x105 Ø250x105
Caster 타이어 mm Ø150x85 Ø150x85
타이어 수, 전륜/후륜(x=구동 휠) 2/1x+2 2/1x+2
윤간거리 전륜 b11(mm) 986 986
윤간거리 후륜 b12(mm) 645 645
일반 제원 틸트 각도 α/β(°) 3° / 5° 3° / 5°
전고 h1 (mm) 1995 1995
최대 인상높이 h3 (mm) 3000 3000
마스트 확장 높이 h4 (mm) 3886 3886
자유인상 높이 h2 (mm) 100 100
오버헤드가드 높이 h6 (mm) 2240 2240
전장 l1(mm) 2146 2146
전장(포크 전면까지의 거리) l2(mm) 1226 1226
전폭 b1/b2(mm) 1094/1090 1094/1090
포크 치수 s / e / l (mm) 35x100x920 35x100x920
최소 회전반경 Wa (mm) 1600 1750
모터/배터리/충전기 제원 주행모터 S2 60 min kW AC 4 AC 4
구동모터 at S3 15% kW AC 9 AC 9
배터리 용량 V/Ah 48/202 48/202
배터리 중량 kg 485 485
일반제원
모델명 CQD15-AC2S CQD18-AC2S CQD20-AC2S CQD25-AC2S
구분
기본 적재능력 kg 1,500 1,800 2,000 2,500
하중중심 c (mm) 500 500 500 500
장비 중량 kg 2,430 2,460 2,725 2,760
타이어 제원 타이어 유형 PU PU PU PU
드라이브 휠 사이즈 Ø343 X 135 Ø343 X 135 Ø343 X 135 Ø343 X 135
로드 휠 사이즈 Ø250 X 105 Ø250 X 105 Ø250 X 120 Ø250 X 120
캐스터 휠 사이즈 Ø150 X 85 Ø150 X 85 Ø150 X 85 Ø150 X 85
일반 제원 전고(마스트 높이) h1 (mm) 1,995 1,995 2,045 2,045
자유인상높이 h2 (mm) 100 100 105 105
최대 인상 높이 h3 (mm) 3,000 3,000 3,000 3,000
오버헤드가드 높이 h6 (mm) 2,240 2,240 2,245 2,245
전장(포크 전면까지 거리) l2 (mm) 1,226 1,226 1,260 1,335
전폭 b1 (mm) 1094/1090 1094/1090 1194/1190 1194/1190
포크 치수(기본) s / e / l (mm) 35/100/920 35/100/920 40/122/920 40/122/920
리치 작동거리 l4 (mm) 550 700 665 790
성능 최소 회전반경 Wa (mm) 1,600 1,750 1,755 1,950
주행 속도,
부하 시/무부하 시		 km/h 9.5/10.5 9.5/10.5 10.5/10.5 10.5/10.5
최대 등판능력,
부하 시/무부하 시		 % 15/20 15/20 10/15 10/15
주행모터 kW AC 4 AC 4 AC 5 AC 5
유압모터 kW AC 9 AC 9 AC 11 AC 11
