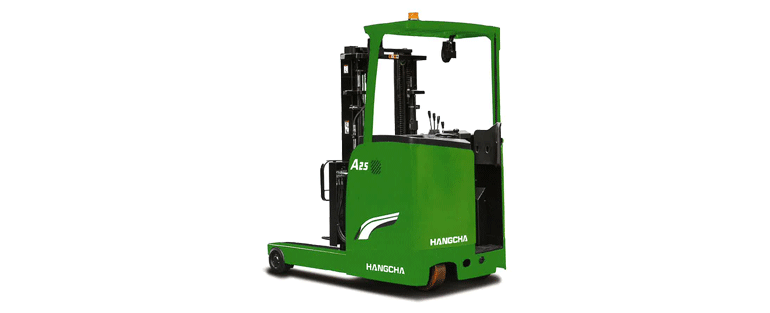

조은지게차(주)     HANGCHA    입승식    CQD20, CQD25

입승식

CQD20, CQD25

지게차 제원
구분 2.0톤(CQD20) 2.5톤(CQD25)
장비 중량
(배터리 포함)		 2,725kg 2,760kg
최소 회전반경 1600Wa(mm) 1750Wa(mm)
배터리 용량 48V, 271AH 48V, 271AH
사용시간 4~5시간 4~5시간
충전시간 (0~100%) 1시간 1시간
마스터 제원
마스터 종류 최대 인양고 전고 최대높이 자유인상높이 틸트각도 하중중심 500mm
전경 후경 2.0t 2.5t
mm mm mm mm (°) (°) kg kg
2단 마스트 3,000 2,045 3,876 105 3 5 2,000 2,500
3,500 2,295 4,376 105 3 5 2,000 2,500
4,000 2,645 4,876 105 3 5 2,000 2,500
4,500 2,895 5,376 105 3 5 1,900 2,400
5,000 3,145 5,876 105 3 5 1,800 2,300
3단 마스트 4,500 2,105 5,376 1,229 3 5 1,900 2,400
5,000 2,265 5,876 1,389 3 5 1,800 2,300
5,500 2,445 6,376 1,569 3 5 1,500 2,150
6,000 2,615 6,876 1,739 3 5 1,400 1,950
6,500 2,850 7,376 1,974 3 5 1,300 1,800
7,000 3,070 7,876 2,194 3 5 700 1,000
일반제원
모델명 CQD20-AC2S CQD25-AC2S
차량제원 적재능력 Q (kg) 2,000 2,500
하중중심 c (mm) 500 500
하중중심거리 x (mm) 495 620
축간거리 y (mm) 1500 1700
중량 장비 중량(배터리 포함) Kg 2725 2760
타이어 제원 타이어 유형 Polyurethane Polyurethane
후륜 타이어 mm Ø343x135 Ø343x135
전륜 타이어 mm Ø250x120 Ø250x120
Caster 타이어 mm Ø150x85 Ø150x85
타이어 수, 전륜/후륜(x=구동 휠) 2/1x+2 2/1x+2
윤간거리 전륜 b11(mm) 1074 1074
윤간거리 후륜 b12(mm) 685 685
일반 제원 틸트 각도 α/β(°) 3° / 5° 3° / 5°
전고 h1 (mm) 2045 2045
최대 인상높이 h3 (mm) 3000 3000
마스트 확장 높이 h4 (mm) 3876 3876
자유인상 높이 h2 (mm) 105 105
오버헤드가드 높이 h6 (mm) 2245 2245
전장 l1(mm) 2180 2255
전장(포크 전면까지의 거리) l2(mm) 1260 1335
전폭 b1/b2(mm) 1194/1190 1194/1190
포크 치수 s / e / l (mm) 40x122x920 40x122x920
최소 회전반경 Wa (mm) 1755 1950
성능 주행속도, 부하 시/무부하 시 Km/h 10.5/10.5 10.5/10.5
포크 상승 속도, 부하 시/무부하 시 m/s 0.320/0.530 0.280/0.510
포크 하강 속도, 부하 시/무부하 시 m/s 0.450/0.400 0.450/0.400
최대 등판능력, 부하 시/무부하 시 % 10/15 10/15
모터/배터리/충전기 제원 주행모터 S2 60 min kW AC 5 AC 5
구동모터 at S3 15% kW AC 11 AC 11
배터리 용량 V/Ah 48/271 48/271
배터리 중량 kg 500 500
